Le cadre ça gonfle... ça tangue...

Le cadre

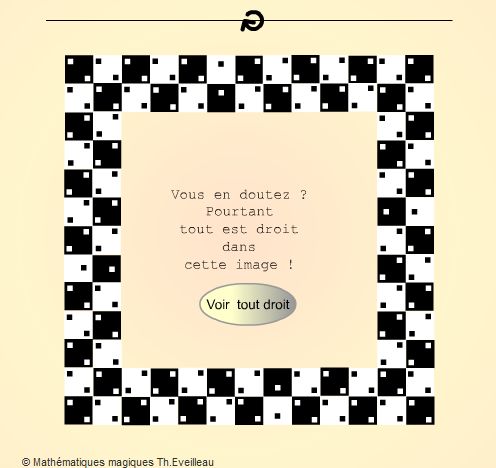

Dans les trois animations qui suivent, tout est droit !
Nous n'avons que des carrés tous de grandeur identique.
Tous ces carrés sont 'droits' et bien rigides.
On voit pourtant des courbes qui montent et descendent.
La construction est faite à partir de carrés et de leurs négatifs.
Pour s'en convaincre, il suffit de déplacer chacun des carrés sur la figure ci-dessous avec la souris.
De même on peut vérifier les alignements en déplaçant la droite noire.
Il est également possible de la faire pivoter de 90° pour vérifier les lignes verticales.

Pour voir le tout bien droit, cliquer le bouton voir tout droit puis voir tordu de chaque figure et pour voir le tout se tordre recommencer...



   CLIQUER



ça gonfle

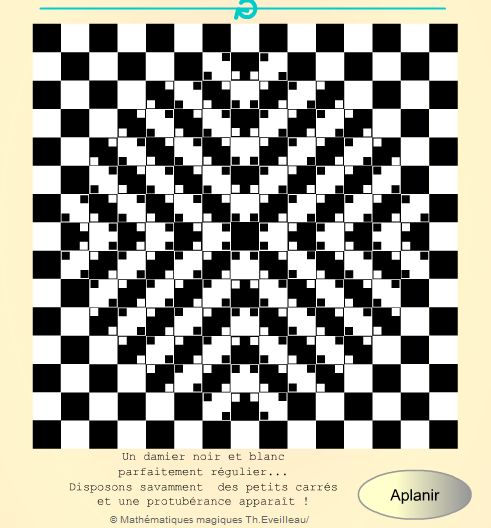

Dans cette deuxième figure on voit du relief. C'est donc que l'on perçoit des courbes.
Pourtant elles n'existent pas.
Vérifiez-le soit avec la règle, soit en déplaçant les carrés ou encore en cliquant sur le bouton aplanir puis gonfler.
Cette illusion est due à Akiyoshi Kitaoka. Elle est créée grâce aux petits carrés qui donnent une impression de courbure.





 CLIQUER



ça tangue

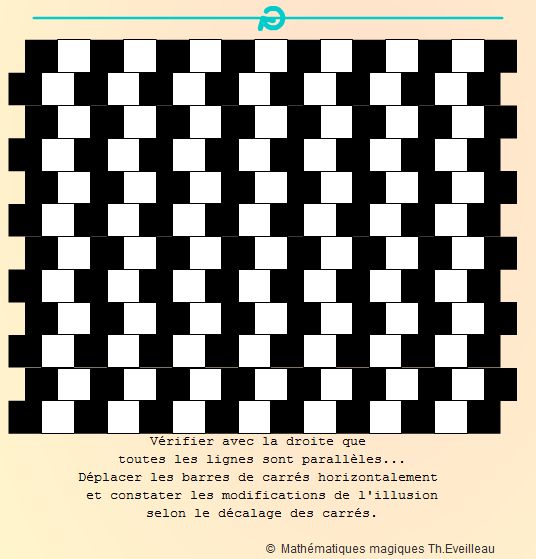

Cette fois on a l'impression de tanguer, mais toutes les lignes sont parallèles là aussi.
En déplaçant la règle on peut le vérifier.
L'illusion non vraiment expliquée a été observée en observant les carrelages d'un mur d'un café de Bristol en Grande-Bretagne.
En déplaçant les bandes ci-dessous on peut noter comment le décalage de chaque rangée par rapport à celle du dessus modifie l'impression d'inclinaison des bandes.



   CLIQUER
