Ce dispositif a été imaginé et construit en
bois par Pierre Jullien dans les années 1970.

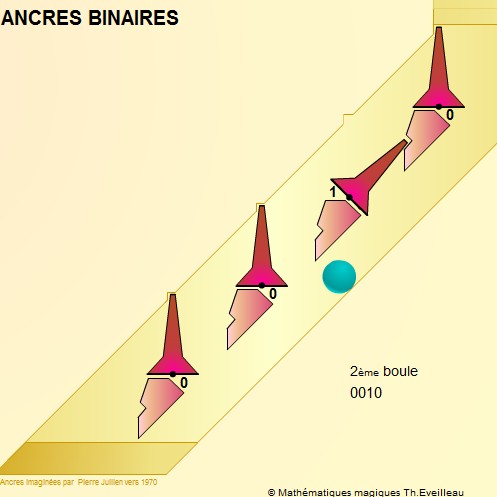

Nous disposons d'une planche, sur laquelle sont collées,
en relief, des parties fixes adaptées
et des ancres mobiles autour de leurs axes noirs.
Le tout est incliné convenablement pour que le disque pesant
puisse descendre jusqu'en bas,
en déplaçant éventuellement des ancres sur
son passage.
Au départ toutes les ancres sont verticales.
CLIQUER
EXEMPLES
-premier passage : la boule butte sur la première
ancre et la fait basculer à droite. Ecriture : 1. -deuxième passage : le disque glisse vers la
gauche en redressant la première ancre puis
redescend verticalement en faisant basculer la deuxième ancre
vers la droite. Ecriture : 10. -troisième passage : la boule glisse à
droite, fait basculer la première ancre à droite puis
laisse intacte la deuxième ancre. Ecriture : 11. -quatrième passage : la boule redresse la première
ancre puis la deuxième et bascule la troisième vers
la
droite. Ecriture : 100.
Etc.
Lors du quinzième passage les quatre ancres sont penchées
vers la droite.
Lors du seizième passage la boule redresse toutes les ancres
nous ramenant à la situation initiale.
Avec les quatre ancres nous obtenons un compteur binaire
permettant d'écrire les nombres de zéro à quinze.
